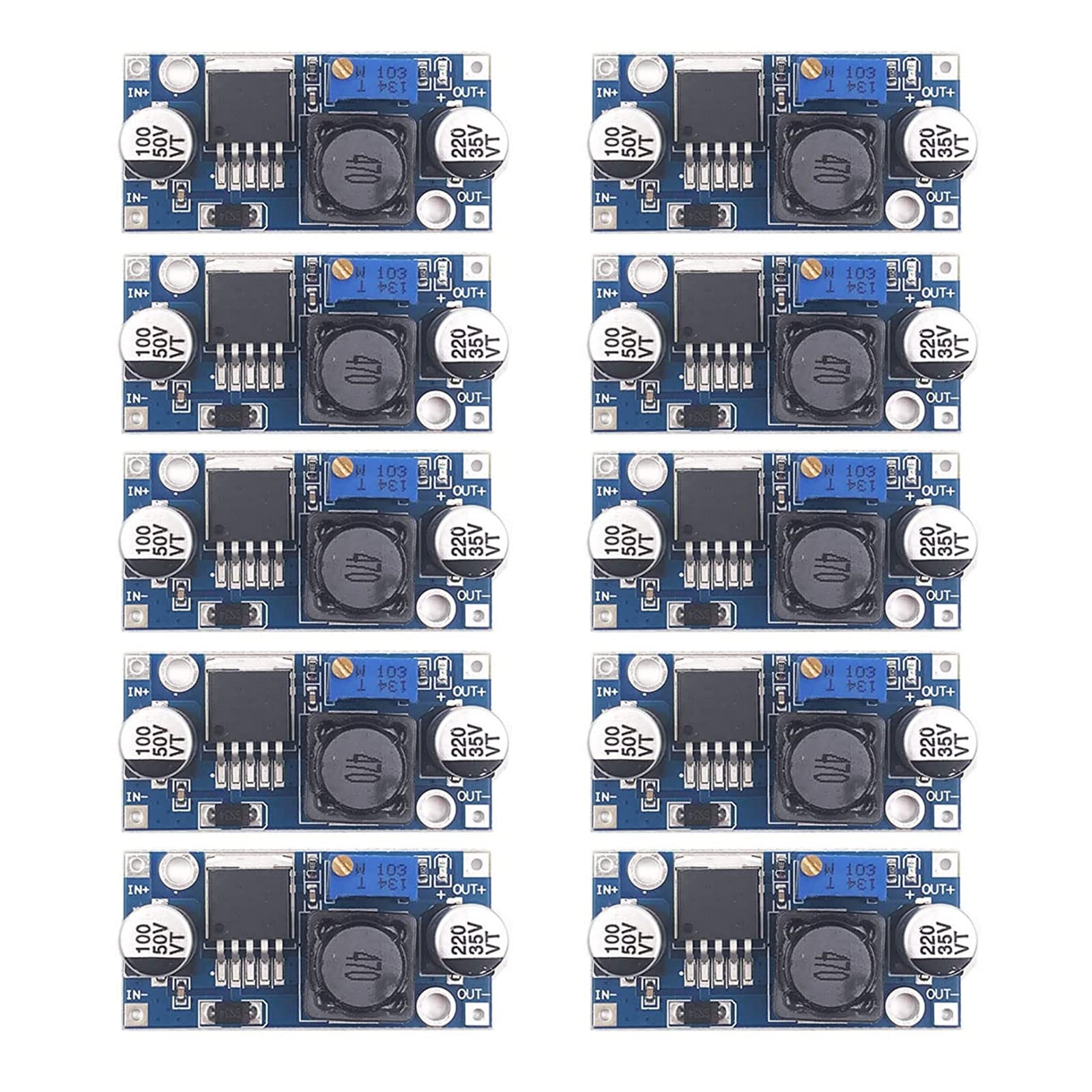

Sprieguma pārveidotājs Binghe 10 gab. DC-DC 3A Buck Converter, pazeminošais modulis, regulējams barošanas avots, 3.2-46V uz 1.25-35V

IN tiek savienots ar ieeju, OUT tiek savienots ar izeju, un pozitīvais un negatīvais pols nedrīkst tikt sajaukts atbilstoši uz plates norādēm. Pēc savienošanas pabeigšanas sprieguma samazināšanu iestatiet pretēji pulksteņrādītāja virzienam un pagrieziet vairāk nekā desmit apgriezienus. Rūpnīcas noklusējuma iestatījums ir augsts spriegums. Lai spriegums sāktu kristies, nepieciešams noregulēt aptuveni 7-8 apgriezienus. 1 apgrieziens nozīmē +/- 1 V. Piesardzība: IN+ ieejas pozitīvais, IN- ieejas negatīvais. OUT+ izejas pozitīvais, OUT- izejas negatīvais. Ņemiet vērā, ka ieeju un izeju nedrīkst sajaukt. Nepareiza pieslēgšana var izraisīt izdegšanu. Ilgstošai darbībai ieteicams izmantot strāvu līdz 2,5 A. Ja tā pārsniedz 2 A, nepieciešams radiators (izeja virs 10 W). Tā kā tas ir step-down modulis, lūdzu, nodrošiniet vismaz 1,5 V sprieguma rezervi, lai garantētu stabilu izeju. Visas detaļas izmanto SANYO cietvielu kondensatorus, 36u biezas plates, High-Q augstas veiktspējas induktorus ar LED izejas indikatoriem. Modelis: DC-DC-Abwärt.
